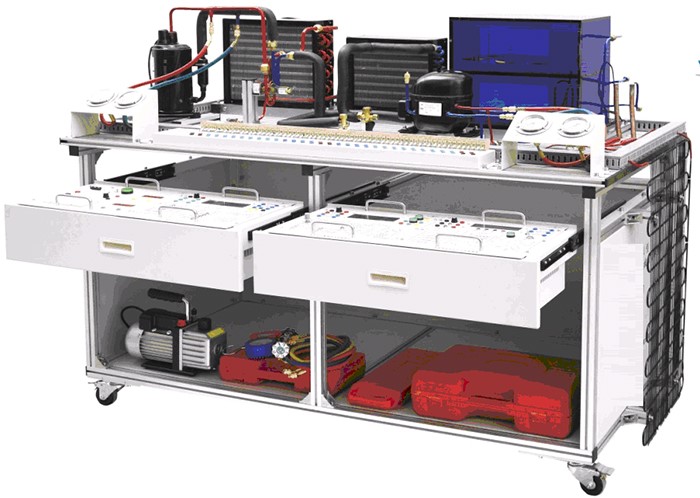

SBJD-211HD空調冰箱組裝與調試實訓裝置
一、產品概述
空調冰箱組裝與調試實訓考核裝置是根據制冷類行業中空調與冰箱維修技能的特點，結合空調和冰箱的電氣控制電路及制冷系統的管路安裝與維修原理進行設計�？梢葬槍�(duì)空調和冰箱系統管路的設計與安裝、電氣控制電路接線、系統調試、故障診斷與維修等綜合能力進行強化訓練。
空調冰箱組裝與調試實訓考核設備是由空調制冷系統部分、冰箱制冷系統、電源及儀表模塊、空調電氣控制考核模塊、冰箱204E電子溫控電氣考核模塊、冰箱智能溫控電氣考核模塊等組成。通過計算機可對每個模塊進行智能網絡化考核。該實訓考核裝置適合高、中職院校、技工學校、職業技能鑒定中心及普通高等院校的制冷專業，空調與冰箱維修專業，家用電器維修專業、冷庫與冷藏技術、制冷設備維修工的教學培訓和初中、高級技師的技能鑒定考核。
空調冰箱組裝與調試實訓設備是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
二、功能特點
1.該裝置集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2.該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3.實訓平臺直觀展示了空調和冰箱的系統結構、工作原理。可清楚的看到制冷 系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4.該裝置是根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能 使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解 其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力。
5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識�？諢岜梅煮w空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6.本裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法 在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動接頭進行固定，有效的 保證了管路因反復拆裝所造成的損壞，同時也減少了工作噪音。
7.在實訓臺方面進行了全新設計不僅采用鋁型材拼裝成桌面而且桌面下面增加了接水 底盤，鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8.制冷仿真軟件： 主要包含制冷技術基本知識、制冷劑、載冷劑和潤滑劑、蒸氣壓縮式制冷循環、制冷壓縮機類型及結構原理、空調器的制冷系統、空調器的電氣控制系統、家用電冰箱制冷及控制、家用制冷系統的延伸、中央空調系統等。軟件講解直觀，使老師易教學生易學。
9.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
10.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
11.★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
12.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
13. 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
14、雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
15.★嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
6）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控制對象為最大 5000 開度設定。
8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
三、技術指標
1、輸入電源：?jiǎn)蜗嗳� AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑：空調部分R22 冰箱部分R600
5、外形尺寸（大約）1500mm×800mm×1250mm
6、防觸電保護類型 I類
7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8、環保等級 材料選用符合國家相關環保標
四、系統組成
1、 實訓臺采用鋁型材臺架加實訓模塊結構，裝置采用一體化設計，由導軌式
鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。底部安裝有四個帶剎車的腳輪，可以方便的移動和固定。設備配置空調制冷系統管路1套、直冷電冰箱制冷系統管路1套、安全插端子排，壓力表（1.5MPa）
2只（3.5 MPa）2只等。
2、電源模塊
包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、1只、電源插座，安全連線等。
3、分體空調控制線路模塊
包括空調控制板，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
4、直冷電冰箱控制線路模塊
包括控制板，故障設置板，IO通信板，電位器等及指示燈等。
5、智能電冰箱控制線路模塊
包括智能冰箱控制板，數字顯示操作屏，電位器，指示燈等。
6、熱泵型家用空調系統
包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、
毛細管、空調閥、視液鏡等
7、直冷式電冰箱系統
包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器，
壓力表、模擬電冰箱箱體視液鏡、節流裝置等
五、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝 GR-204E 直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝 GR-204E 直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH 智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH 智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
六. 配置：
空調冰箱組裝與調試實訓考核裝置的配置清單
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
可移動式臺架 |
個 |
1 |
鋁合金實訓臺，空調制冷系統管路 1 套、直冷 電冰箱制冷系統管路 1 套、安全插端子排，壓 力表（1.8MPa）2 只（3.5 MPa）2 只等 |
|
2 |
電源及儀表掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
包括漏電短路器，電壓表（0～250V） 2 只，（0～5A）1 只、電源插座，安全連線等。 |
|
3 |
分體空調電氣控制 考核掛箱（290MM*380MM鋁質面板） |
塊 |
1 |
包括空調控制板，，遙控接收板， 故障設置板，IO 通信板，空調遙控器，電位器 等及指示燈等。 |
|
4 |
電冰箱GR-204E 電子溫控電氣控制 考核模塊掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
包括東芝 GR-204E 電子式控制板，故障設置板， 考核 IO 通信板，模擬電位器及工作指示燈等。 |
|
5 |
BCD-173GH電冰箱智能溫控電氣考核 模塊掛箱(290MM*380MM鋁質面板） |
塊 |
1 |
智能冰箱控制板，數字顯示操作屏，電位器， 指示燈。等
|
|
6 |
抽屜 |
個 |
2 |
610MM*400MM |
|
6 |
絕緣課凳 |
個 |
2 |
用戶自備 |
|
7 |
實驗指導書 |
本 |
1 |
|
|
8 |
D4連接線 |
根 |
25 |
|
|
9 |
D1連接線 |
根 |
4 |
|
|
熱泵型家用分體空 調系統 |
||||
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
1P壓縮機 |
套 |
1 |
日立牌 |
|
2 |
四通閥 |
套 |
1 |
三花 |
|
3 |
液視鏡 |
套 |
1 |
|
|
4 |
1/4過濾器 |
套 |
1 |
|
|
5 |
2*4冷凝器 |
套 |
1 |
|
|
6 |
2*4蒸發器 |
套 |
1 |
|
|
7 |
調速風機 |
套 |
1 |
|
|
8 |
45W鋁電機 |
套 |
1 |
|
|
9 |
200M風網 |
套 |
2 |
|
|
10 |
200MM鋁風葉 |
套 |
2 |
|
|
11 |
3/8空調閥 |
套 |
1 |
|
|
12 |
1/4空調閥 |
套 |
1 |
|
|
13 |
3/8快速接頭 |
套 |
9 |
可焊接 |
|
14 |
1/4快速接頭 |
套 |
1 |
可焊接 |
|
15 |
毛細管 |
套 |
1 |
|
|
16 |
接水盒 |
套 |
2 |
防止向?qū)嶒?yàn)臺漏水 |
|
17 |
閥門安裝支架 |
套 |
1 |
1.5MM幾字型結構，可承受單手用扳手?jǐn)Q閥門不變形 |
|
16 |
電容15UF |
套 |
1 |
|
|
17 |
電容1.5UF |
套 |
1 |
|
|
18 |
遙控器 |
套 |
1 |
|
|
19 |
溫度傳感器 |
套 |
2 |
10K |
|
20 |
空調閥支架 |
套 |
1 |
加厚，1000次以上不損壞 |
|
冰箱系統 |
||||
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
85W壓縮機\R600 |
套 |
1 |
|
|
2 |
有機玻璃箱 |
套 |
1 |
分上下兩層 |
|
3 |
液視鏡 |
套 |
1 |
|
|
4 |
1/4過濾器 |
套 |
1 |
|
|
5 |
17冷凝器 |
套 |
1 |
|
|
6 |
1/4快速接頭 |
套 |
6 |
可焊接 |
|
7 |
毛細管 |
套 |
1 |
|
|
8 |
定制蒸發器 |
套 |
2 |
400*200MM藍色(冷藏和冷凍) |
|
9 |
除霜傳感器 |
套 |
1 |
50K |
|
10 |
冷凍傳感器 |
套 |
1 |
5K |
|
11 |
1/4手閥 |
套 |
1 |
|
