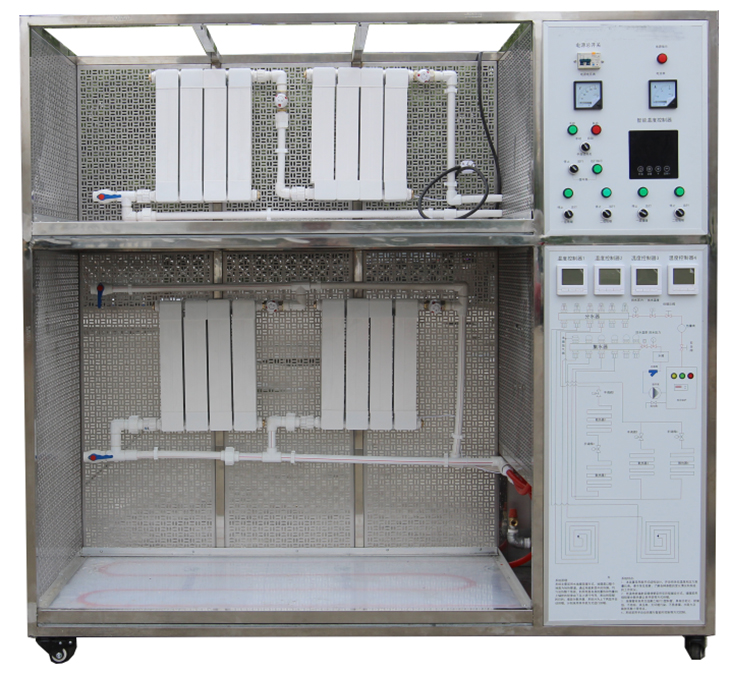

SBHMH-02模擬辦公樓熱計量供暖實訓裝置
模擬辦公樓熱計量供暖實訓裝置隨著現代社會步伐的加速發展，人們對建筑的功能要求也是越來越多的，而對于多數的國家來說，供暖系統仍然是一個比較大的難題，怎么能夠在供暖系統中更加的選擇節能技術，將是一個很大的課題，但是這不是能夠阻擋我們的腳步的。這樣才能夠不斷的使我們進步。
一、系統概述：
1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2.一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。
3.展示了單管跨越式供暖系統和單管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。
4.所有散熱器和水暖設備都能全真演示。
5.系統分上下兩層分戶墻暖與地暖結合設置
6.系統管路采用帶用串聯與并聯兩種方式結合布置
7.系統具有溫度自動控制和手動控制
8.智能溫度設置定時控制等
9.定時分段控制
10.智能設溫，智能啟�？刂�
11.防凍功能
12.防干燒功能
二、技術參數：
1.外形尺寸：2000×800×2000mm
2.框架材料：304不銹鋼
3.地板材料：有機玻璃
4.設計壓力：0.05MPa～0.75Mpa，
5.安全保護：具有漏電自動保護裝置和接地保護。
三、實訓項目：
實訓一：模擬樓熱計量采暖系統操作演示
實訓二：單管串式供暖系統的認識
實訓三：雙管同程式供暖系統的認識
實訓四：地暖供暖系統的認識
實訓五：熱計量表的計量操作及拆裝實訓
實訓六：鍋爐的拆裝及操作實訓
實訓七：循環泵的操作及拆裝實訓
實訓八：分水器、集水器的操作及拆裝實訓
實訓九：薄壁鋼管散熱器的拆裝實訓
實訓十：銅鋁復合散熱器的拆裝實訓
實訓十一：地暖管路輔設拆裝實訓
實訓十二：溫控安裝與調節實訓
四、產品技術要求：
5.1、循環水泵：
供電電壓：ＡＣ220Ｖ.頻率：50ＨＺ，功率：205Ｗ,揚程：10Ｍ,流量：95Ｌ/ＭＩＮ口徑ＤＮ25,三檔調速。
5.2、鍋爐控制介紹：
智能溫控器使用條件溫度-10℃~+60℃，相對濕度45~95%；電網電壓220V（275V~165V），~50Hz以下為具體功能介紹。
顯示加熱溫度，定時開關機，實時時鐘；加熱溫度顯示范圍：0℃~99℃ 精度±1℃
設定工作溫度范圍：20℃-85℃；
設定工作檔位范圍：1~3檔
時鐘，定時開、關時間范圍：00-24
啟動加熱溫差度數范圍：5-20℃
循環泵啟動溫度范圍：10-60℃
工作狀態動態顯示：
（1）加熱器顯示：加熱開啟時，加熱檔位符號顯示。
（2）循環泵顯示：循環泵開啟時，風葉轉動；關閉時，風葉關閉不顯示。強制循環時，"循環泵"三個定不停閃動。
（3）漏電顯示：當檢測到的漏電時，漏電代碼閃爍顯示"LD"。
（4）定時開，定時關顯示：當定時開，定時關啟動時"定時開""定時關"符號顯示。
5.3、地暖溫控制器參數：
電壓：AC230V 50～60Hz
功耗：2VA
控溫范圍：5...35℃（可修改為5-90℃）
外限溫值：5...60℃（出廠22℃）
測溫方式：內外置NTC溫度傳感器
溫度開關偏差：0.5-10℃可調，出廠±1℃
環境溫度：-5~50℃
防護等級：IP20
外殼材質：阻燃PC
5.4、地暖敷設：
(1)、根據水系統地暖的使用和安裝工況，采用高密度隔熱環保材料和純鋁反射模復合而成，成功解決混泥土濕式地暖安裝方式帶來的占層高、散熱慢、能耗高、安裝復雜等缺點，將地暖復合層和地墊寶合二為一，降低了地暖澆注層的安裝高度和建筑造價；表面純鋁反射模板結構層，大大提高了散熱面積和導熱速度，同時發揮熱輻射、傳導、對流三種傳導方式，迅速提高了地暖的熱效應時間，地暖模塊上面直接安裝地板，還可以增強地板舒適的彈性腳感，具有不占層高、升溫快、節能、施工簡便、增強地板彈性等顯著優點，是地暖行業最優化的安裝模塊，具有很高的性價比。包括水地暖模塊和電地暖模塊兩大類。干式地暖系統是目前地暖行業最優化、綜合性價比最高的施工工藝系統。
(2)、施工簡潔：采用新型地暖模塊工藝，地暖混泥土澆注模擬層，大大簡化了多層復合的煩瑣安裝工藝，施工周期縮短了近5倍，在鋪設地板前一天安裝，安裝快捷即裝即用；
(3)、可靠壽命長：采用PE-RT地暖專用管，整根盤管安裝，根除漏水隱患質量可靠，壽命可達50年；
(4)、暖氣墻暖系統安裝
管道接口：DN20
供暖面積>20平米
五、系統配置：
1、主要配置:
供水箱、循環水泵、分集水器、電動閥、液晶顯示面板，系統原理展板、智能溫控制儀等、一二層處均設熱電動調閥門，一層供暖系統為雙管同程式供暖系統，一層地板采用回旋式地暖輔設，左、中、兩面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖系統為單管串聯式系統，散熱器左、中、薄壁銅鋁管散熱器（藝術造型）、外觀整潔。二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控制采用智能溫控系統，手自動控制方式，直顯示。
2、實訓耗材
|
序號 |
名稱 |
數量 |
|
1 |
PPR管剪 |
1把 |
|
2 |
復合管剪 |
1把 |
|
3 |
十字螺絲刀 |
1把 |
|
4 |
一字螺絲刀 |
1把 |
|
5 |
焊錫絲 |
1卷 |
|
6 |
烙鐵架 |
1把 |
|
7 |
萬用表 |
1個 |
|
8 |
PPR熱熔機 |
1把 |
|
9 |
鋼鋸、鋸條 |
1把 |
|
10 |
3米卷尺 |
1把 |
|
11 |
300扳手 |
2把 |
|
12 |
14寸管鉗 |
2把 |
|
13 |
尖嘴鉗 |
1把 |
|
14 |
生料帶 |
10卷 |
|
15 |
M8內六角扳手 |
1把 |
|
16 |
M4內六角扳手 |
1把 |
|
17 |
記號筆 |
1合 |
|
18 |
剝線鉗 |
1把 |
|
19 |
斜口鉗 |
1把 |
|
20 |
DN20銅手閥 |
2個 |
|
21 |
6分PPR管 |
10根 |
|
22 |
6分PPR三通1/2絲 |
10個 |
|
23 |
6分PPR活節 |
4個 |
|
24 |
6分PPR過橋彎 |
10個 |
|
25 |
6分PPR彎頭1/2絲 |
5個 |
|
26 |
6分PPR彎頭 |
20個 |
|
27 |
6分PPR三通 |
20個 |
|
28 |
6分PPR直接 |
6個 |
|
29 |
6分PPR管卡 |
1包（20只） |
|
30 |
銅鋁散熱器 |
2個 |
|
31 |
溫控制閥 |
2個 |
|
32 |
M8*40鏍絲鏍冒墊片 |
100套 |
|
33 |
M4*40鏍絲鏍冒墊片 |
100套 |
|
34 |
M4*10鏍絲鏍冒墊片 |
100套 |
|
35 |
520膠水 |
2瓶 |
|
36 |
M8x40內六鏍母 |
50只 |
|
37 |
M8x20內六角鏍母 |
50只 |
|
38 |
40X40直角件 |
10只 |
|
39 |
M5X4內六角鏍母 |
100只 |
|
40 |
M5墊片 |
200只 |
|
41 |
M5X20T型鏍母 |
200只 |
|
42 |
M8內六角板手 |
1把 |
|
43 |
M6內六角板手 |
1把 |
|
44 |
人字梯 |
1把 |
|
45 |
工具車 |
1個 |
