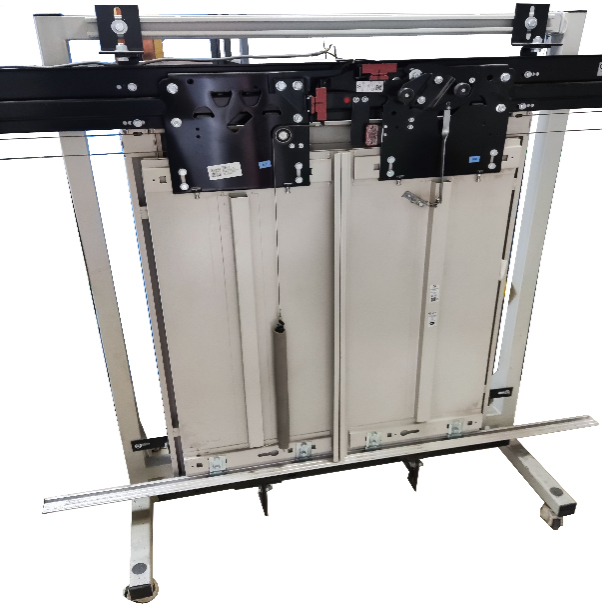

層門安裝實訓設備,電梯層門安裝實訓裝置
一、整體要求
要求該裝置至少由鋼結構框架、層門等部件組成。按電梯開門方式的不同，設備至少分為中分門跟旁開門兩種類型。整體外觀要求簡潔、實用，能夠直觀地看到層門機構的全部器件及整個機械動作過程。
二、技術指標
1. 開門寬度≥800mm；
2. 門高度≥1000mm；
3. 開門方式：中分（或旁開）；
4. 層門材料：Q235
5. 整機重量≤100KG；
6. 外形尺寸（長×寬×高）：1700mm×1000mm×1900mm（±5%）。
三、設備配置
1、鋼結構框架1臺
2、層門扇1套
3、門框1套
4、層門上坎1套：開門寬度≥800mm
5、層門地坎1條：材料鋁合金；開門寬度≥800mm
6、層門地坎支架2個
7、安裝與測量工具1套：至少包含水平尺、線墜、卷尺、開口扳手、梅花扳手、鋼直尺、一字螺絲刀、十字螺絲刀、活動扳手、內六角扳手、子彈頭三位插板、工具箱等，投標文件內提供包含規格和數量的詳細清單。
8、實訓指導書及相關說明書等資料1份
四、實訓項目
1. 層門地坎的安裝與調整；
2. 層門門框的安裝與調整；
3. 層門上坎的安裝與調整；
4. 層門門扇的安裝與調整；
5. 層門連接鋼絲繩的調整；
6. 層門自閉力裝置的安裝與調整；
7. 電梯層門門鎖的安裝與調整；
8. 層門滾輪的更換；
9. 層門掛板的更換；
10. 層門三角鎖的更換。
