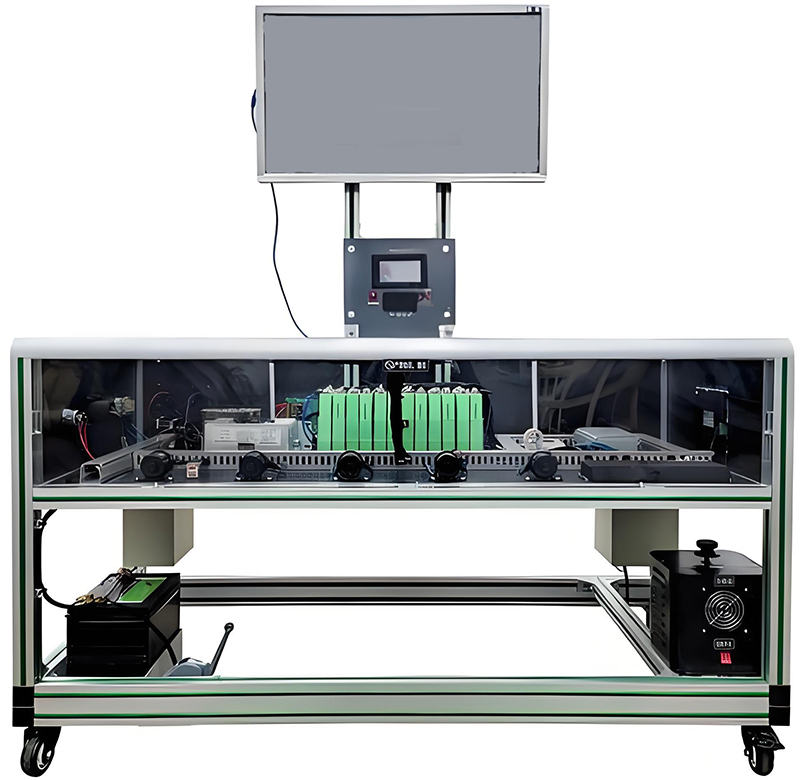

SBXNY-01動力電池PACK裝調與檢測技術平臺
（一）整體概述
動力電池組PACK組裝實訓臺架針對職業院校新能源汽車動力電池 PACK 組裝技術定向開發，采用當代最前沿的生產及裝調技術設計，可進行新能源汽車動力電池 PACK 組裝與調試教學。
（二）產品功能
產品由動力電池 PACK 裝調實訓臺組成。
裝調實訓臺配置智能交互系統。
裝調實訓臺包含四個電池組模塊，電池采用磷酸鐵鋰動力電池組成，單體容量20AH，
配置車規級分布式電池管理系統，電池組裝完成后可通過設備配套的智能交互系統與分布式電池管理系統進行數據交互，完成動力電池組的相關數據監控。
技術平臺配置國標交流充電口與車載充電機，數據標定完成后可對電池包進行充電測試，完成充電線路原理與實訓教學。
實訓臺配套交流充電槍，方便學員進行充電線路測試，平臺支持國標 7kw 及以下交流充電樁充電。
平臺配套模擬負載系統，可完成動力電池組的放電原理線路的調試。
該平臺配置高壓配電箱模塊，可完成高壓上下電控制線路原理的調試教學。
實訓臺充電模塊、高壓配電箱模塊及分布式電池管理系統模塊采用透明亞克力面板封裝，可直觀展現各模塊的形態及模塊間的線路連接狀態。
技術平臺配置簡易放電負載，同時可通過交流充電口對外放電，可與驅動系統裝調與檢測技術互聯，為電機控制器提供能量。
平臺制作材料選用堅固冷軋鋼板，經過嚴格的脫脂、酸洗、防銹磷化、純水清洗、靜電噴涂等工藝流程，色澤自然穩定性高、不易變形、耐水、耐老化，
設備配套雙開門柜子 配電箱模塊外殼同樣由銀白色噴漆鈑金+透明亞克力上蓋組成，外殼側邊安裝車規級分布式電池管理系統、2PIN高壓接插件及 23PIN 低壓連接器，高壓連接器與線束及低壓連接器均采用車規級的配件，內部根據實車控制邏輯安裝， 主要配件有：放電接觸器、預充接觸器、慢充接觸器、預充電阻、預充電容等，控制方式與實車一致；
電池包模塊根據實車電池包外形模仿制作，外殼由黑色噴漆鈑金+10MM 厚透明亞克力上蓋組成，內部分為四個電池模組，每個模組由 6 節 20AH 方形磷酸鐵鋰動力電池串聯成組組成，電池包電壓平臺DC76.8V，同時電池模組間安裝新能源車規級帶互鎖高壓維修開關，保證電池包拆解時電壓在安全范圍內；電池模組連接方式采用四塊不同 PCB 安裝、螺絲緊固方式連接，且 PCB 采用防呆安裝方式設計，不同電池模組只能安裝對應的 PCB 板，表面錯裝導致短路從而造成安全事故；同時 PCB 上蓋采用 10MM 厚黑色電木板隔離，避免學員 PCB 在拆裝過程掉入工具或金屬物品造成電池短路， 全面考慮和保障老師和學員的人生安全。除此以外，電池包內部還安裝 1 個 BIC 和主正主負 2 個接觸器，BIC 通過連接電池模組上 PCB 端口采集電池電壓以及溫度，并發送給 BMS 進行處理和監控，接觸器由 BMS 控制通斷來執行電池包對外充放電；電池模組之間連接采用定制扁平純銅連接片，連接片兩端開孔，保證導電性能同時便于安裝拆卸；
設備底部配套雙剎車萬向腳輪鎖止機構，表面采用優質鍍鋅工藝，保證了腳輪機構的強度和硬度。
內部采用精密鋼珠，可實現全方位旋轉，環保靜音，更安全。剎車系統采用大螺紋固定剎車片，剎的更穩，更牢固。
（三）配套純電動汽車驅動系統裝調與檢測技術平臺實訓指導書，指導書包含以下內容：
實訓項目 1 高壓安全作業準備
實訓項目 2 認識動力電池 PACK 裝調與檢測技術平臺
實訓項目 3 實訓臺運行原理
實訓項目 4 電池單體的篩選
實訓項目 5 電池模組成組
實訓項目 6 電池 PACK 內線束和傳感器安裝
實訓項目 7 配電箱內線束和附件安裝
實訓項目 8 電池管理系統參數檢查與充放電測試
實訓項目 9 放電接觸器故障
（四）動力電池 PACK 裝調與檢測技術平臺智能教學系統:
1.智能教學系統可對組裝后電池組進行標定與動態檢測，并可通過人機交互界面對動力電池 PACK 實訓臺進行圖形化控制，方便學生對電池組的數據分析與標定。
智能教學系統安裝在 MiniPC 上，信息通過43 寸高清多媒體動態顯示。
系統可實時檢測 CAN 設備、M1203 等通訊設備的連接狀態并能對檢測結果進行判定，異常時會上報相應的錯誤提示。并且可以對插拔的 M1203 串口進行自動檢測與通訊恢復。
4.系統具有理論、實訓、調試等三大主要功能。
理論
①理論模式內置豐富的視頻資源與文本資源，視頻資源分為本地資源和在線資源；視頻播放時可暫停，可全屏，可調整音量，屏幕右側顯示課程資源名稱。
②軟件具有資源添加功能，支持視頻、文本、圖片、flash 等格式。
③視頻資源具有循環播放功能。
④系統內置動力電池模組均衡 H5 資源
H5 微課內容為動力電池模組均衡，H5 微課嵌入智能教學系統，可實現視頻及動畫在線觀看、案例分享、圖片相冊集成答題交互等，可進行互動點擊學習、內容考核等，在操作過程中，可進行上下翻頁，方便對知識的理解。
⑤動力電池系統裝調與檢測 3D 虛擬仿真軟件
系統在虛擬現實環境下，按照工作平臺 1:1 建模開發，具有3D 結構展示及虛擬拆裝功能，動態展示動力電池質量如何檢測，以及動力電池如何組裝，包括電池外觀，電壓，以及電池在組裝臺的具體組裝順序，便于學習與交流動力電池的檢測與裝調方式。
實訓
實訓模式圖形化動態顯示動力電池組總電壓，電池均溫，單體電池電壓，單體電池最高電壓、單體電池最低電壓、單體電池溫度，單體電池最高溫度、單體電池最低溫度、電流， SOC 等數據信息。電池單體信息可在四個模組之間切換。點擊放電按鈕，頁面可顯示放電電流，剩余放電時間等信息
點擊充電按鈕，連接充電槍，正常情況下，頁面顯示充電槍
連接狀態，CC、CP，充電電流，充電剩余時間等信息。
（3）調試
①點擊調試按鈕可進入調試界面，調試數據信息呈列表形式顯示，包含：總壓過高、單體過高、放電高溫、充電高溫、壓差過大、放電過流、soc 過低、當前 SOC、總壓過低、單體過低、放電低溫、充電低溫、溫差過大、充電過流、絕緣過低、電池容量等數據，每條數據分三個告警等級，可進行編輯修改。
②軟件具有接觸器檢測功能。并可將采集的數據通過canbus 實時反饋至教學系統?？蓪崟r檢測總正繼電器、總負繼電器預充繼電器、放電繼電器、慢充繼電器、快充繼電器等。
③接觸器工作時，軟件界面對應按鈕可呈突出顯示，學員也可通過鼠標控制接觸器的斷開與吸合，從而驗證設備的工作狀態。
④充電模式具有自動充電模式和手動充電模式功能，模式可任意切換。
⑤軟件具有展示數據流功能，點擊展示數據流按鈕，可動態顯示動力電池管理系統相關數據流，包含：系統電壓、系統總電流、系統 SOC、系統運行狀態、充電槍連接狀態、充電狀態、充電槍充電模式和狀態、絕緣正阻值、絕緣負阻值、CC 電阻值、CC2 電阻值、電池溫差、CP 占空比、高壓互鎖狀態、與整車通訊狀態、充電機通訊狀態、交流充電槍座溫度等信息。
⑥軟件具有恢復默認設置功能，可對標定后的數據進行一鍵恢復。
