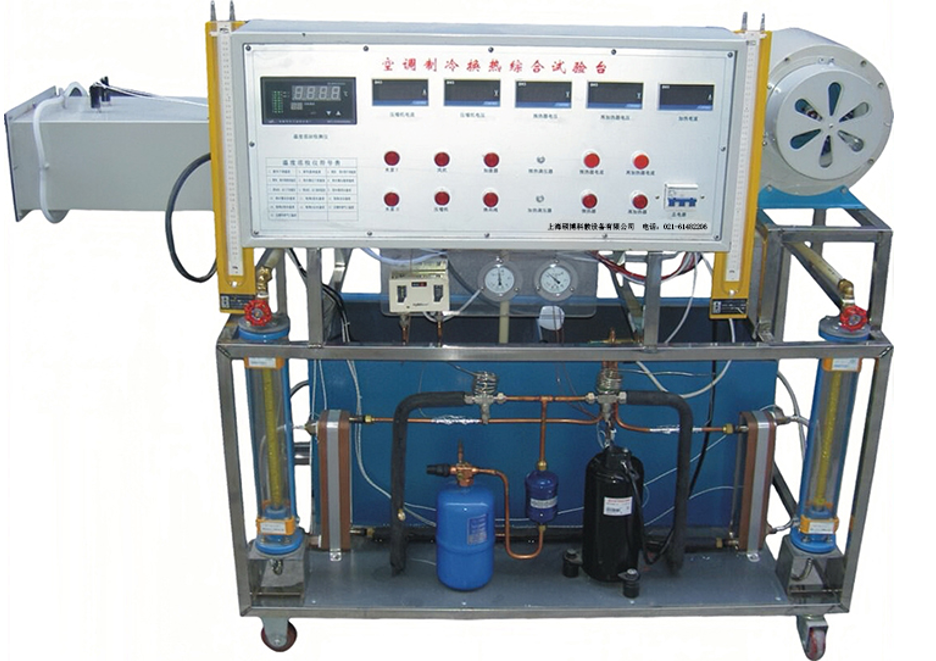

SB-507空調制冷換熱綜合實驗臺
空調制冷換熱綜合實驗臺、暖通空調實驗室設備作為建筑環境與能源應用工程專業實驗室之一，空調制冷換熱綜合實驗臺、循環式空調過程實驗裝置、承擔著建筑環境與能源應用工程專業的《流體輸配管網》、《供暖通風與空氣調節》、《熱質交換與設備原理》的專業課程的實驗教學任務。通過本實驗室各項實驗項目的操作鍛煉，使學生掌握暖通空調各項設備的組成、運行、工藝原理等，達到實踐與理論知識相結合，使學生更有效的掌握專業知識，并提高學生的動手能力。
一、技術參數：
1、輸入電源：三相四線 AC380V±10%
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜2.5kVA
5、低噪音離心風機功率：200W、流量1380m3/h
6、板式換熱器B3－020－24－3.0 散熱面積0.48
7、流量計：40－400L/h
8、重 量：100kg
二、功能：空調制冷換熱綜合實驗裝置集直流空調,制冷壓縮機性能,制冷熱泵,表冷器性能,加熱器性能于一體，可進行空氣的加熱,加濕,冷卻,干燥，蒸發器，冷凝器進行換相，可測各點溫度、濕度、壓力、風量、水流量及功率。
三、空調制冷換熱綜合實驗設備的特點：
1、控制臺采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、測量儀表
(1)溫度傳感器，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表2只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側壓力
3、控制儀表
(1)壓力控制器1只實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只用于控制軸流風機風速及運行狀態
4、空氣處理機組：空氣處理機包括粗效過濾器、加濕噴管、表冷器、加熱器（300W）和風機（額定轉速1450r/min、流量1380m3/h、全壓35Pa、功率90W、噪聲59dB）
5、制冷機組：由日立全封閉壓縮機、冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
6、加濕系統：加濕量300ML/L
7、 風量測試用U型管，水流量用轉子流量計測量，溫濕度由K型熱電偶測量，所有溫度由16路巡檢儀顯示。
可測量溫度：
1）新風干球溫度
2）新風濕球溫度
3）預熱、表冷前干球溫度
4）預熱、表冷前濕球溫度
5）表冷器后干球溫度
6）表冷器后濕球溫度
7) 再加熱、出口干球溫度
8）再加熱、出口溫球溫度
9）表冷器出水溫度
10）表冷器出水溫度
11）換熱器1進水溫度
12）換熱器1出水溫度
13）換熱器2進水溫度
14）換熱器2出水溫度
15）壓縮機排氣口溫度
16）壓縮機吸氣口溫度
四、設備與附件的組成：
序號 | 名稱 | 數量 |
1 | 測試風洞 | 1套 |
2 | 引風機 | 1臺 |
3 | 調節風門 | 1套 |
4 | 制冷壓縮機 | 1臺 |
5 | 板式換熱器 | 2套 |
6 | 超聲波加濕器 | 1套 |
7 | 轉子流量計 | 2臺 |
8 | U型管 | 2個 |
9 | 斜管微壓計 | 1個 |
10 | 表冷器 | 1只 |
11 | 干燥過濾器 | 1只 |
12 | 高低壓控制器 | 1套 |
13 | 高壓表 | 1只 |
14 | 低壓表 | 1只 |
15 | 單向閥 | 2個 |
16 | 干加熱器 | 2組 |
17 | 水泵 | 1臺 |
18 | 16路巡檢儀 | 1只 |
19 | 數顯電壓表 | 3只 |
20 | 數顯電流表 | 2只 |
21 | 水箱 | 1個 |
22 | 儲液罐 | 1只 |
23 | K型熱電偶 | 若干 |
24 | 四通閥 | 1套 |
25 | 膨脹閥 | 2只 |
26 | 不銹鋼移動式支架等組成 | 1套 |
