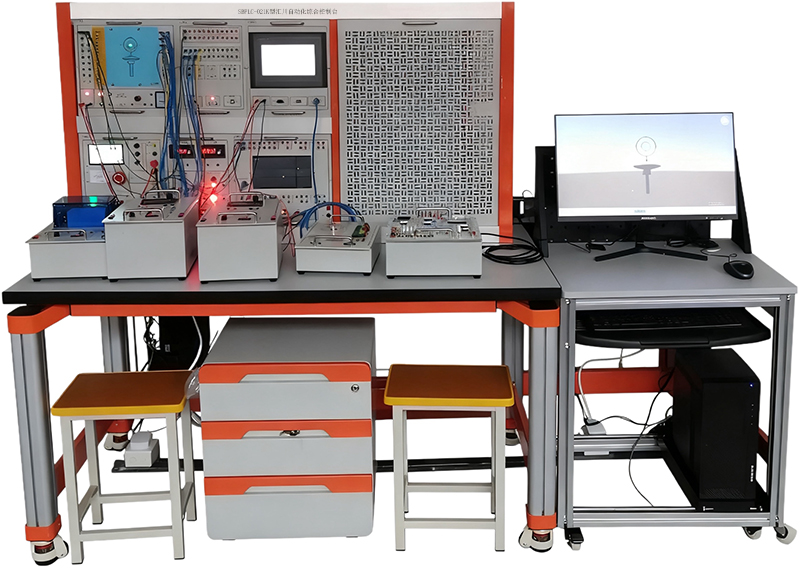

SBPLC-021K型匯川自動化綜合控制臺
一、產品概述
匯川自動化綜合控制臺、匯川自動化實驗室設備是控制工程學科重要的專業實驗室之一，為校企聯合建設。匯川自動化綜合控制臺能夠滿足自動化、機械設計等專業的《電氣控制與PLC》、《電機及拖動基礎》、《運動控制系統》的實驗（實訓）教學和課程設計。學生可以利用試驗臺上PLC、變頻器、伺服驅動器完成單個模塊的實驗操作，也可以開展綜合設計性的復雜實驗，通過相關實驗?zāi)軌虼龠M(jìn)學生掌握理論知識，培養動手能力，提高應用能力，從而達到相關課程的教學目的。學生通過對匯川設備的熟悉操作，也為學生進入相關自動化類的企業工作打下基礎，很快適應工作崗位，為社會創造價值。匯川自動化綜合控制實訓裝置也適合技工學校、職業院校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、特點
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃ 相對濕度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。
四、設備組成要求：本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
五、實訓項目
一、實訓項目
（一）典型電動機控制實操實訓
1.博途軟件應用實訓
1.電動機點動運行控制
2.電動機連續運行控制
3.電動機正反轉運行控制
4.帶有指示燈的正反轉運行控制
4.電動機順序啟動控制
5.延時啟動控制
6.計數運行控制
7.星三角降壓?jiǎn)?dòng)控制
8.往返運動模擬控制
9.搶答器控制
10.自動送料模擬控制
11.液體混合模擬控制
12.路口交通燈模擬控制
13.多節傳送帶物料運輸模擬控制
14.流水燈控制
（二）觸摸屏與PLC實訓項目
1.觸摸屏點動運行控制
2.觸摸屏連續運行控制
3.觸摸屏正反轉運行控制
4.觸摸屏指示燈的正反轉運行控制
4.觸摸屏順序啟動控制
5.觸摸屏延時啟動控制
6.觸摸屏計數運行控制
7.觸摸屏星三角降壓?jiǎn)?dòng)控制
8.觸摸屏往返運動模擬控制
9.觸摸屏搶答器控制
10.觸摸屏自動送料模擬控制
11.觸摸屏液體混合模擬控制
12.觸摸屏路口交通燈模擬控制
13.觸摸屏多節傳送帶物料運輸模擬控制
14.觸摸屏流水燈控制
15.觸摸屏實時顯示時間
16.觸摸屏頁面交替正反轉控制
17.觸摸屏賬號密碼制作
18.觸摸屏設定與顯示定時時間
（三）步進電機實訓項目
19.步進電機點動控制
步進電機回原點控制
20.步進電機定位控制
21.步進電機的速度控制
22.步進電機的正反轉控制
（四）伺服系統實訓項目
22.伺服電機點動控制
伺服電機回原點控制
23.伺服電機定位控制
24.伺服電機的速度控制
25.伺服電機的正反轉控制
（五）觸摸屏、PLC與步進電機實訓項目
1.觸摸屏回原點控制
2.觸摸屏設定定位距離
3.觸摸屏控制速度控制
4.觸摸屏正反轉控制
（六）觸摸屏、PLC與伺服電機實訓項目
1.觸摸屏回原點控制
2.觸摸屏設定定位距離
3.觸摸屏控制速度控制
4.觸摸屏正反轉控制
（七）PLC、變頻器、觸摸屏綜合應用技能實訓
31.變頻器參數設置應用
32.外部端子點動控制
33變頻器控制電機正反轉
34.多段速度選擇變頻調速
35變頻器無級調速
36.外部模擬量方式的變頻調速控制
37.基于PLC的變頻器外部端子的電機正反轉控制
38.基于PLC模擬量方式變頻調速控制
39.基于PLC通信方式的變頻調速
40.基于觸摸屏控制方式的基本指令編程練習
41.基于觸摸屏控制方式的數碼顯示控制
（八）傳感器系統實訓項目
42.接近開關與光電開關的認識及使用。
43.溫度傳感器的認識及使用。
44.壓力傳感器的認識及使用。
45.濕度傳感器的認識及使用。
46.顏色識別傳感器（光譜反射）的認識及使用。
47.編碼器的認識及使用。
48.超聲波傳感器的認識及使用。
49.激光測距傳感器的認識及使用。
50.氣體傳感器的認識及使用。
51.煙霧傳感器的認識及使用。
（九）PLC、變頻器、伺服、觸摸屏、傳感器綜合應用技能實訓
52.動物園環境檢測及調整系統。
53.溫室大棚環境檢測及調整系統。
54.工廠車間環境檢測及調整系統。
55.運動裝置的定位控制。
六、匯川自動化綜合控制臺模塊及器材配置清單
序號 | 部件名稱 | 功能及技術參數 | 數量 |
1 | 三相交流電源 | （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 | 1套 |
2 | 低壓交直流電源 | 提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。 | 1套 |
3 | PLC主機2 | H5U-1614MTD-A8 ，16路數字量輸入14路 | 1套 |
4 | 觸摸屏1 | TPC7032Kt 7寸寸彩色觸摸屏，觸摸屏實驗組件采用 7 寸彩色觸摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工業級低功耗 Cortex-A8CPU 主頻 600MGHz；觸摸屏：四線電阻式；內存： 128M；存儲設備：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接線端子全部引出。 | 1套 |
5 | 變頻器2 | MD290T1.5G/2.2PB(1.5KW/2.2KW) | 1套 |
6 | 伺服系統1 | MS1H1-40B30CB-T331Z X6+SV630PS2R8I、配套絲桿、滑塊、直尺，軸承、運動基座等 | 1套 |
7 | 運動控制模型 | 57步進電機及驅動器一套，絲桿一套， | 1套 |
8 | 工業交換機 | 5口工業交換機 | 1套 |
9 | 網孔板 | 低壓電器實訓組件：配有網孔板1塊，交流接觸器3只，時間繼電器1只，熱繼電器1只，3個按鈕，塑料卡子200只，自攻螺絲100只。 | 1套 |
10 | 電動機 |
三相鼠籠電動機AC380V（Y/△）、180W，鋁質外殼 | 1臺 |
11 | 基礎實訓模塊 | 1.往返運動模擬控制 2.搶答器控制 3.自動送料模擬控制 4.液體混合模擬控制 5.路口交通燈模擬控制 6.多節傳送帶物料運輸模擬控制 7.流水燈控制 | 1套 |
12 | 傳感器模塊 | 1接近開關 2.光電開關 3.溫度傳感器 4.壓力傳感器 5.濕度傳感器 6.顏色識別傳感器（光譜反射） 7.編碼器的 8.超聲波傳感器 9.激光測距傳感器 10.氣體傳感器 11.煙霧傳感器 |
|
13 | 實訓導線 | 4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。 | 1套 |
14 | 電腦桌 | 鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 | 1張 |
15 | 學生凳 | 鋼木方凳 | 2張 |
16 | 指導書 |
| 1本 |
17 | 配套資源庫 | 附件 | 1套 |
