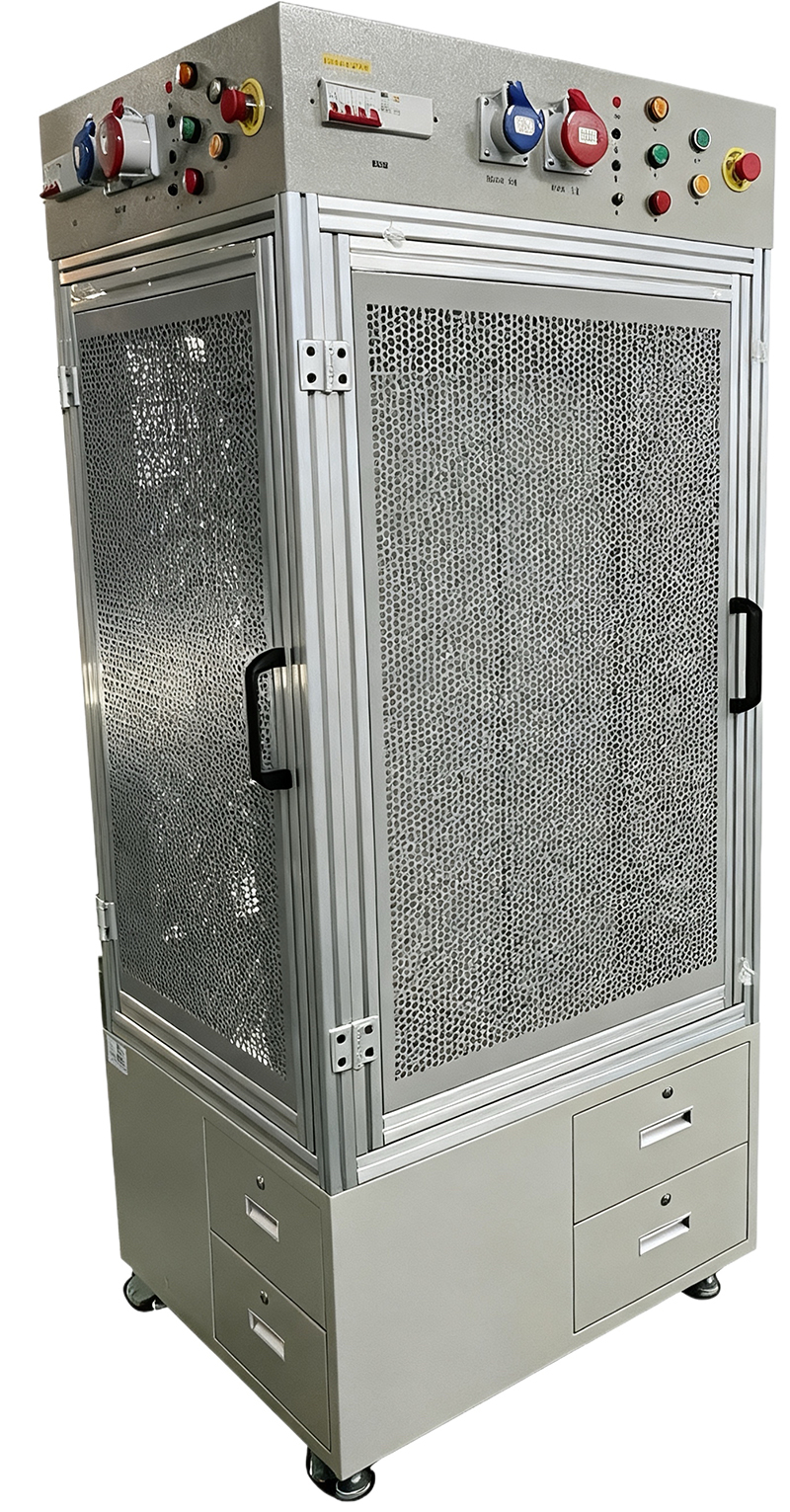

SBWK-11A四工位電氣安裝實訓臺
一、產品概述：
四工位電氣安裝實訓臺基于機電一體化培訓需求，符合BIBB標準、PLA考試要求設計開發，本產品的設計和實訓應符合德國VDE標準、DIN國際標準，突破傳統教學方法，最大化的模擬企業現場，使學員明確學習目的。四工位電工實訓平臺需由底柜、實訓面、電氣單元三部分搭建完成，整個平臺要求同時提供四個實訓工位；每個工位可完成相同的實訓任務，也可根據學員實際的學習進度的不同，安排不同的實訓任務；其四部分內容互不干涉，每個實訓位內部需提供≥4層元器件存放柜，同時底柜下方需提供≥2層抽屜，方便學員根據不同的任務存放不同的元器件和工具等。
二、產品結構
底柜采用≥2mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，整體需美觀大方，結構輕便，產品耐壓，強度大、抗沖擊不易變形，底部要求配有底腳及轉輪，方便固定及移動； 中間實訓面由≥1.5mm厚冷軋鋼板折彎、焊接、沖孔后內嵌于實訓框中，表面靜電噴塑；電氣單元采用≥1.5mm厚冷軋鋼板折彎焊接制成，表面經酸洗磷化后，靜電噴塑完成，每個工位提供：≥1個斷路器（帶漏電保護模塊）；≥1個歐標380V 16 A插座，≥1個歐標220V 16 A插座，安全插口 ≥3個（24V、0V、PE），≥1個熔斷器（控制線路保護），≥1個急停開關，≥1個紅色啟動指示燈，≥3個電源指示燈。
三、技術參數
1、整體尺寸：≥（長*寬*高）800*800*1955mm
2、網孔板的尺寸：≥630*1025mm 孔尺寸：≥10*5mm 板厚：≥1.5mm
3、電源：三相 380V AC（3P+N+PE） 50Hz
4、功率：≤3KW
5、環境：-5℃至+60℃，相對濕度＜90%（25℃）
6、安全防護措施：具有接地保護、短路保護、漏電保護，安全性符合相關的德國VDE電氣0100標準。
四、可完成的實訓項目：
1、低壓電氣元件基礎布局教學；
2、斷路器接觸器控制回路實訓教學；
3、電動機星三角降壓?jiǎn)?dòng)電路教學；
4、電動機正反轉外加終端限位電路教學；
5、電動機順序啟動，逆序停止控制電路教學；
6、工業自動化控制電器控制線路教學；
7、電動機點動、長動混合控制電路教學；
8、電動機雙手點動控制電路教學；
9、電動機啟停延時不斷循環電路教學；
10、變頻器面板控制電機啟停電路教學；
11、變頻器面板控制電機轉速實訓教學；
12、變頻器定速控制電機電路教學；
13、變頻器控制電機正反轉電路教學；
14、變頻器加減速控制電機電路教學；
15、變頻器模擬量接口控制電機調速教學；
五、主要配件清單：
序號 | 名稱 | 參數 | 數量 | 單位 |
1 | 斷路器 | 4 P, C型； 額定電流 ≥ 40 A； 額定電壓 ≥ 400V； 分?jǐn)嗄芰Γ?≥ 6kA； 符合CE、EAC等標準 | 4 | 套 |
2 | 剩余電流保護模塊 | 4 極，型號 AC； 額定電流 ≥ 40 A； 漏電電流 ≤ 30 mA； 額定電壓 ≥ 400V； 符合CCC認證、EAC、CE等； | 4 | 套 |
3 | 交流接觸器 | 控制電壓：220V AC； 3極，主觸點常開觸點數量：3； 輔助觸點： ≥ 1 個常開觸點 + ≥ 1 個常閉觸點 ； 絕緣電壓： ≥ 690V | 4 | 套 |
4 | 急停按鈕 | 安裝孔徑：≥φ22； 觸點：常閉≥2； 不帶燈，紅色； 操作類型：旋轉復位 | 4 | 套 |
5 | 急停按鈕標簽 | 配套急停按鈕使用； 外徑 ≥ φ60 | 4 | 套 |
6 | 工業插座 | 230V 3P 16A | 4 | 套 |
7 | 工業插座 | 400V 5P 16A | 4 | 套 |
8 | 開關電源 | 工作溫度-20℃…70℃； 額定輸入電壓100…240V AC； 額定輸出電壓 ≥ 24V DC； 輸出功率 ≥ 100W； 額定電流 ≥ 4.5A | 4 | 套 |
9 | 柜體 | ≥800*800*1900mm | 1 | 套 |
10 | 網孔板 | 淡藍色 ≥632*1025mm | 4 | 套 |
六、培訓配件及工具清單：
序號 | 名稱 | 數量 | 參數要求 |
1 | 空開 3P | 8 | 3極小型斷路器； 額定電壓：400V AC； 額定電流：≥16A； 脫扣特性級別：D； 短路分?jǐn)嗄芰Γ骸?kA； 防護等級：IP20； 符合CCC認證、EAC、CE等； |
2 | 空開 2P | 8 | 2極小型斷路器； 額定電流：≥20A； 脫扣特性：C型曲線； 短路分?jǐn)嗄芰Γ?/span>≥6kA； 防護等級：IP20； 符合CCC認證、EAC、CE等； |
3 | 空開 2P | 4 | 2極小型斷路器； 額定電流：≥40A 脫扣特性：C型曲線 短路分?jǐn)嗄芰Γ?/span>≥6kA（符合 EN 60898） 防護等級：IP20； 符合CCC認證、EAC、CE等； |
4 | 空開 1P | 4 | 1極小型斷路器； 額定電流：≥16A 脫扣特性：C型曲線 短路分?jǐn)嗄芰Γ?/span>≥6kA（符合 EN 60898） 防護等級：IP20； 符合CCC認證、EAC、CE等； |
5 | 剩余電流動作保護器 | 8 | 極數：2； 電極規格是 1P+N； 額定電流：≥16A; 脫口電流：10mA; 脫扣特性級別：C； 短路電流分?jǐn)嗄芰Γ?≥6kA； 防護等級：IP20； 符合CCC認證、EAC、CE等； |
6 | 變頻器 | 2 | 380-480V 3AC ； 標稱功率 ≥0.55kW； I/O：≥4 DI，≥2 DO，≥2 AI，≥1 個模擬輸出； 現場總線：USS/MODBUS RTU 安裝有基本操作面板； 保護：IP20/ UL 開放； |
7 | 電位計 | 2 | 標準阻值為≥5KΩ，電阻公差為±10%? 額定功率≥0.5W，最大工作電壓250V |
8 | 電動機斷路器輔助觸點 | 4 | ≥1NO+≥1NC; 資格證明：CE/UL; 絕緣電壓：690V; 防護等級：IP20; L螺栓連接 |
9 | 電動機斷路器 | 8 | 極數：主回路3； 可設置電流動作值：7-10A; 抗沖擊電壓：≥6Kv; 防護等級：IP20; 符合CCC認證、EAC、CE等； |
10 | 熔斷器底座 | 12 | 額定電壓：≥500VAC? 額定電流：≥32A? 結構形式：封閉式 工作溫度范圍：-5℃至40℃? 認證：CCC認證 |
11 | 圓筒形帽熔斷器 | 12 | 額定電流：≥10A? 額定電壓：交流AC500V（支持380V/500V系統） |
12 | 接觸器 | 12 | 極數：主回路3； 抗沖擊電壓：≥6Kv; 功率：≥5.5Kw; 控制電壓：AC220V 50Hz; 輔助觸點：≥1NC+≥1NO; 防護等級：IP20; 符合CCC認證、EAC、CE等； |
13 | 接觸器 | 4 | 極數：主回路3； 抗沖擊電壓：≥6Kv; 功率：≥4Kw; 控制電壓：DC24V ; 輔助觸點：≥1NC+≥1NO; 防護等級：IP20; 符合CCC認證、EAC、CE等； |
14 | 接觸器輔助觸點 | 12 | ≥1 NO + ≥1 NC 用于電機接觸器和 接觸器繼電器; 抗沖擊電壓：≥6Kv; 防護等級：IP20; |
15 | 熱繼電器 | 4 | 極數：主回路3； 抗沖擊電壓：≥6Kv; 可設置電流動作值：1.8A-2.5A; 防護等級：IP20; 符合CCC認證、EAC、CE等； |
16 | 熱繼電器底座 | 4 | 用于 熱繼電器獨立安裝 主電路：螺釘終端； 防護等級：IP20; |
17 | 時間繼電器 | 4 | 工作電壓：支持AC220V； 延時范圍：0.05-0.5秒、5秒、30秒等； |
18 | 時間繼電器底座 | 4 | 時間繼電器底座，配套時間繼電器使用 |
19 | 中間繼電器 24V | 12 | 線圈電壓：≥24V; 觸點：≥4NO+≥4NC; |
20 | 中間繼電器底座 24V | 28 | 配套中間繼電器使用 |
21 | 中間繼電器 220V | 16 | 線圈電壓：≥220v; 觸點：≥4NO+≥4NC; |
22 | 開關電源 | 4 | 輸入電壓：≥AC220V; 輸出電壓：≥DC24V; 輸出電流：≥4.5A; 功率：≥100w |
23 | 急停按鈕 | 4 | 裝入直徑：≥22 mm ； 急停蘑菇按鈕直徑： ≥40 mm ； 無照明 ； 鎖存器帶有轉子解鎖裝置 ，無觸發動作； ≥1 個常閉觸點 ； 紅色 |
24 | 行程開關 | 16 | 類型：可調滾動轉臂式，帶滾輪操作頭； 支持≥1開≥1閉觸點配置 |
25 | 旋扭開關（3位） | 6 | 三位自鎖旋鈕開關，≥2常開觸點； 安裝孔徑：≥22mm; |
26 | 指示燈（紅色） | 4 | 額定電壓：≥AC220V; 顏色：紅色 |
27 | 指示燈（綠色） | 8 | 額定電壓：≥AC220V; 顏色：綠色 |
28 | 指示燈（紅色） | 2 | 額定電壓：≥24V; 顏色：紅色 |
29 | 指示燈（綠色） | 2 | 額定電壓：≥24V; 顏色：綠色 |
30 | 按鈕開關（紅色） | 12 | 平頭式自復位按鈕，采用金屬材質； 顏色：紅色； ≥1常閉觸點； |
31 | 按鈕開關（綠色） | 12 | 平頭式自復位按鈕，采用金屬材質； 顏色：綠色； ≥1常閉觸點+≥1常開觸點； |
32 | 按鈕堵頭 | 8 | 安裝孔徑：≥22mm; |
33 | 按鈕盒 | 12 | 可安裝≥3個直徑22mm按鈕或指示燈 |
34 | 五孔插座 | 28 | 10A 2+3 孔插座（白色） |
35 | 三孔插座 | 8 | 白色 16A 250V 單相 |
36 | 插座防濺水盒 | 8 | 白色防水 |
37 | 單開雙控 | 8 | 白色 |
38 | 單開單控 | 8 | 銀色 |
39 | LED燈泡 | 12 | 3W |
40 | 螺口燈座 | 12 | 86型，E27螺口 |
41 | 插座固定盒（明裝） | 64 | 86型 |
42 | 螺旋式接線帽 | 80 | 適用線徑0.5-2.5平方 |
43 | 三芯工業插頭 | 4 | 3芯16A明裝 |
44 | 三芯工業插座 | 1 | 3芯16A |
45 | 工業插座（五芯反接） | 4 | 五芯16A |
46 | 工業插座（四孔） | 8 | 四孔16A |
47 | 工業插頭（五孔反接） | 1 | 五孔16A |
48 | 工業插頭（四芯） | 1 | 四芯16A |
49 | UK接線端子 | 144 | 2.5平方接線端子 |
50 | 接地端子 | 8 | 2.5平方接地端子 |
51 | 端子標記座 | 12 | 厚10mm |
52 | 接線端子擋片 | 14 | 配套2.5接線端子 |
53 | 端子固定座 | 32 | 厚9.2mm |
54 | 微型斷路器鎖具 | 4 | 用于斷路器的鎖定保護 |
55 | 絕緣掛鎖 | 4 | 38MM尼龍掛鎖 |
56 | 六聯鎖 | 1 | 1寸 |
57 | 安全鎖具掛牌 | 8 |
|
58 | 小型空氣開關鎖 | 1 | 用于斷路器的鎖定保護 |
59 | 卡箍式塑殼斷路器鎖 | 1 |
|
60 | 小型空氣開關鎖 | 1 | 用于斷路器的鎖定保護 |
61 | 十字盤槽螺栓 | 40 | M5X10 |
62 | 平墊片 | 40 | M5 |
63 | 彈墊 | 40 | M5 |
64 | 十字盤槽螺栓 | 400 | M4X15 |
65 | 平墊片 | 400 | M4 |
66 | 彈墊 | 200 | M4 |
67 | 螺母 | 400 | M4六角 |
68 | 十字盤槽螺栓 | 10 | M3X16 |
69 | 平墊片 | 10 | M3 |
70 | 彈墊 | 10 | M3 |
71 | 螺母 | 10 | M3六角 |
72 | 地排 | 4 | 5孔地排 |
73 | 零排 | 4 | 5孔零排 |
74 | 零排絕緣子 | 8 | 連接螺絲M5 |
75 | 波紋管接頭 | 28 | m20*1.5 |
76 | 三相異步電動機 | 1 | IEC鼠籠式轉子； IP55; 鋁制外殼； 功率：≥0.55kw; 4極； |
77 | 三相異步電動機 | 1 | 額定電壓：380V; 功率：≥0.55kw; 轉速：1400rpm； 極數：4極 |
78 | 中央處理器模組 | 4 | 電源電壓：22—28V DC； 工作存儲器：≥125 KB； 數字輸入： ≥ 14 個 24VDC； 數字輸出： ≥ 10 個 24VDC， 模擬輸入： ≥ 2； 模擬輸出： ≥ 2； 可擴展≥3 個通信模塊; 可擴展≥8 個信號模塊； PROFINET IO 控制器; |
79 | 導軌 | 20M | 外寬35mm |
80 | 線槽 | 58M | ≥40mmX40mm |
81 | 針式冷壓端子 | 800個 | 0.75平方 |
82 | 針式冷壓端子 | 1480個 | 1平方 |
83 | U型冷壓端子 | 340個 | SV 1.25-3 紅色 |
84 | 線號管 | 78M | 1.0平方 |
85 | 線號管 | 44M | 0.75平方 |
86 | 色帶 | 1盤 | 黑色 |
87 | 貼紙 | 0.5盤 | 6mm黃 |
88 | 電線 | 22M | 1.0平方 黃 |
89 | 電線 | 22M | 1.0平方 綠 |
90 | 電線 | 210M | 1.0平方 綠 |
91 | 電線 | 158M | 1.0平方 淺藍 |
92 | 電線 | 82M | 1.0平方 黃綠 |
93 | 電纜 | 12m | 2.5平方 黃 |
94 | 電纜 | 12m | 2.5平方 綠 |
95 | 電纜 | 12m | 2.5平方 紅 |
96 | 電纜 | 4m | 2.5平方 黃綠 |
97 | 電纜 | 12m | 2.5平方 藍 |
98 | 電線 | 92M | 0.75平方 藍 |
99 | 電纜 | 8M | 1.5平方*5護套線纜 |
100 | 電纜 | 8M | 1.5平方*4護套線纜 |
101 | 電纜 | 8M | 1.5平方*3護套線纜 |
102 | 波紋管 | 6M | 內徑17mm |
103 | 端子排數字標記條 | 32根 | 配2.5端子 |
104 | 端子排數字標記條 | 6根 | 配2.5端子 |
105 | 端子短接條 | 10條 | 配2.5端子 |
106 | 尼龍?jiān)鷰?/span> | 80根 | 4*200mm |
107 | 勞保線手套 | 4副 |
|
108 | 安全防護眼鏡 | 4副 |
|
109 | 電纜 | 8M | 7*0.5平方護套線纜 |
110 | 氖泡電筆 | 1 | 長度：145mm; 測量范圍：≤500VAC; |
111 | 數顯電筆 | 1 | 長度：130mm; LCD顯示； 無需電池驅動，方便經濟 |
112 | 數字式萬用表 | 1 |
|
113 | 鉗形電流表 | 1 |
|
114 | 兆歐搖表 | 1 |
|
115 | 相序檢測儀 | 1 | 工作電壓：200-600V |
116 | 便攜式工具包 | 4 |
|
117 | 平行一字螺絲刀 | 4 | 5.5*150mm |
118 | 平行一字螺絲刀 | 4 | 3*100mm |
119 | 十字螺絲刀 | 4 | PH2*100mm |
120 | 十字螺絲刀 | 4 | PH0*75mm |
121 | 米字螺絲刀 | 4 | 6*125mm |
122 | 水口鉗 | 4 | 6寸 |
123 | 剝線鉗 | 4 | 0.6-2.6mm |
124 | 尖嘴鉗 | 4 | 6寸 |
125 | 管型端子壓線鉗 | 4 | 壓接范圍：0.25-10平方 |
126 | U型端子壓線鉗 | 1 | 9寸 |
127 | 活絡扳手 | 4 | 8寸 |
128 | 線號機 | 1臺 /班 |
|
129 | 導軌閘刀 | 1臺 /班 | DIN 35MM |
130 | 鋼卷尺 | 1 | 3M |
131 | 平銼 | 1 | 齒形：中； 長度：260mm |
132 | 線槽剪 | 1 |
|
133 | 拉力計 | 2個 /班 | 指針式，100N（NK-100）； 公制 10kg |
134 | 扭力螺絲刀 | 2個 /班 | 范圍：10-50kg 刻度：0.25 批頭：5mm 單位：Kgf.cm |
七、隨機配件清單：
序號 | 名稱 | 規格/型號 | 單位 | 數量 |
1 | 說明書 |
| 套 | 1 |
2 | 合格證 |
| 張 | 1 |
3 | 電纜 | RVV5*4.0mm2 | 米 | 現場安裝 |
4 | 工業插頭 | 3P 16A MX248A | 個 | 4 |
5 | 工業插頭 | 5P 16A MX3A | 個 | 4 |
