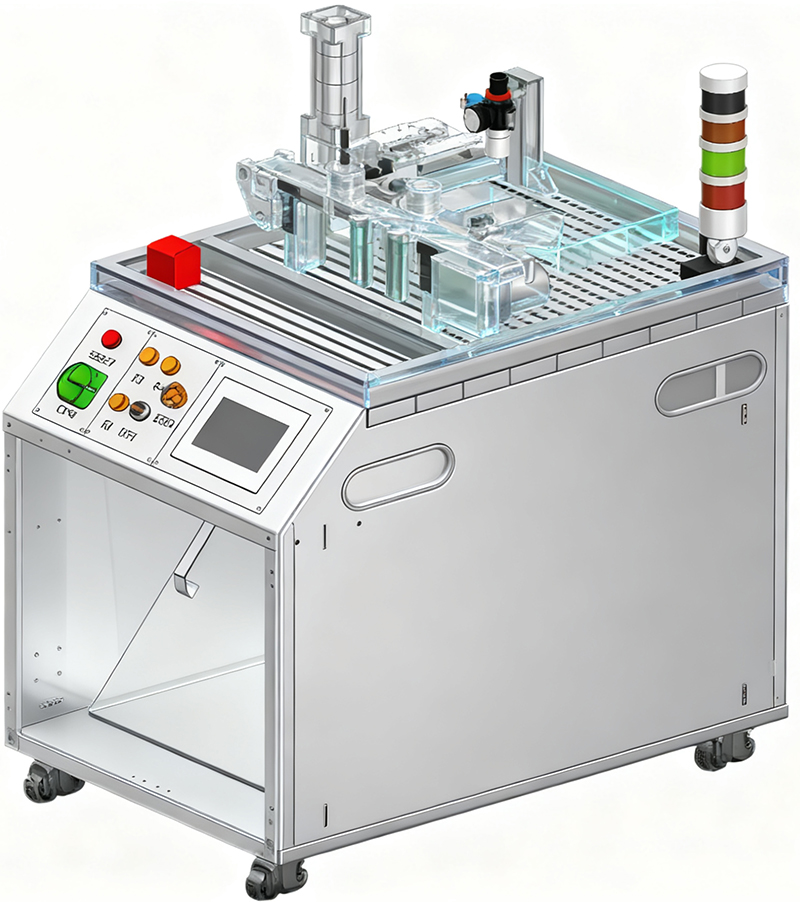

西門子機電設備裝調綜合實訓裝置
西門子機電設備裝調綜合實訓裝置主要抽取典型工業現場應用場景，由多個工藝工位構成，氣動、電動多種執行器形式，結合工業場景常見的功能結構進行設計，給學生提供一個貼近工業現場的驅動控制應用場景。
西門子機電設備裝調綜合實訓裝置是通過采用一套能自動進行供料、輸送、分揀的設備，組成連續、完全自動化的模擬生產線，來實現產品的模擬生產。它抽象自真實工業中的自動化生產線，并將其應用于學生應用實踐類教學。
西門子機電設備裝調綜合實訓裝置由供料、傳送、分揀，三個工藝場景組成。
西門子機電設備裝調綜合實訓裝置，詳細參數如下：
1、供料模塊
供料模塊主要完成物料的自動供給功能。結構上采用井式倉儲和直線雙軸氣缸結構，可用于儲存和送料，需帶光纖傳感器和磁性開關，用于檢測倉庫物料狀態和直線氣缸動作狀態，配有專用一體式端子座，輸入輸出信號及電源信號均在端子座上連接，使用20P集成電纜連接到PLC側的一體式端子座中，完全采用模塊化設計。模塊零件采用鋁合金材料銑削精加工制成，表面噴砂陽極氧化處理，有效地解決銹蝕、老化問題。井式倉儲筒采用透明亞克力制成。結構的安裝和連接采用工業方式，可重復機械拆裝和電氣連接。
配有光纖傳感器1個、磁性開關2個、直線雙軸氣缸1個、單電控兩位五通氣先導式電磁閥1個、一體式端子座1個。
2、傳送帶模塊
傳送帶模塊主要完成物料的水平定向傳送。需采用平帶傳動和同步齒形帶傳動結構，使用直流電機驅動，配有檢測器并安裝于裝配位置和入庫位置上，用于檢測物料的到位情況，裝配位置使用直線氣動進行阻隔和定位，入庫位置使用限位零件進行阻隔和定位。配有專用一體式端子座，輸入輸出信號及電源信號均在端子座上連接，使用20P集成電纜連接到PLC側的一體式端子座中，完全采用模塊化設計。模塊零件由鋁合金零件、鋁合金型材、不銹鋼軸類零件和冷軋鋼鈑金零件等組成，鋁合金零件銑削精加工制成，表面噴砂陽極氧化處理，有效地解決銹蝕、老化問題。模塊結構的安裝和連接采用工業方式，可重復機械拆裝和電氣連接、。
配有直流電機（含減速機）1個檢測傳感器3個、一體式端子座1個。
3、分揀套件1套
分揀模塊主要完成物料的分揀功能。主要由分揀氣缸、滑槽組成，分揀氣缸安裝與傳送帶模塊上，滑槽安裝于鋁型材槽板上，配合送料和傳送流程進行分揀，配有檢測器用于檢測分揀氣缸的工作位置和物料是否到達分揀位置。模塊結構的安裝和連接完全采用工業方式，可重復機械拆裝和電氣連接。
配有磁性開關2個、直線雙軸氣缸2個、單電控兩位五通氣先導式電磁閥2個、一體式端子座1個。
4、信號指示燈1套
集紅色指示燈、黃色指示燈、綠色指示燈、蜂鳴器一體，安裝位置可隨意調整，用于顯示工作站的運行狀態，根據控制程序的設計，可顯示運行中、暫停中、停止中、故障告警中等狀態。
5、基礎平臺1套
基礎平臺采用激光切割、沖壓、折彎、焊接制成，基礎平臺底部配有可拆卸式網孔板，用于安裝各種電氣元件，基礎平臺板材采用冷軋鋼板，厚度規格2mm；配有4只福馬輪，方便設備移動和位置固定，整體穩固不易翻側，表面噴塑處理，具有防銹蝕功能，大小尺寸合適，能進入任何常見規格的電梯轎廂門或課室門，便于移動運輸。桌面由鋁型材拼接而成，臺面各種安裝模塊可以隨意調整安裝位置，臺面開過線孔用于桌面與下方控制板的信號、電源線纜敷設。整體占地尺寸：657mm(W)×980mm(D)（允許偏差±5%）。
6、觸摸屏1套
顯示器：7寸TFT液晶顯示屏（LCD）、分辨率：800 x 480，集成≥1個工業以太網接口，≥1個USB接口；支持PROFINET、 EtherNet/IP、TCP/IP通訊協議。觸摸屏用戶內存≥10M。支持配方內存≥256 KB，支持配方數量≥50；帶有多個實體按鍵。。觸摸屏嵌入到基礎平臺中使用。
7、電氣控制系統1套
使用網孔板折彎制成，傾斜安裝在基礎平臺內，利用手提把手可以輕松取下，單獨作為電氣回路的連接實訓使用。
（1）PLC控制器： 直流DC 24V電源供電，DC24V數字量輸入和DC24V晶體管型數字量輸出。PLC本體帶≥1個工業以太網通訊口，≥14 通道DC24V直流數字量輸入，≥10通道DC24V晶體管直流數字量輸出，最高輸出電流≥0.5A， ≥2 通道模擬量輸入信號，支持0-10V DC 模擬量信號輸入。PLC 供電電源：直流 DC 20.4 - 28.8 V ，工作存儲區：≥75KB；PLC控制器布爾運算速度≤0.08us/指令，移動字執行速度≤1.7us/ 指令，浮點運算執行速度≤2.3us/ 指令；PLC本體集成的數字量輸入支持≥5路高速計數器功能，單相：≥3 個 100 kHz 以及 ≥1 個 30 kHz 的時鐘頻率；正交相位：≥3 個 80 kHz 以及 ≥1 個 20 kHz 的時鐘頻率；PLC本體集成數字量輸出支持≥4路PTO/PWM高速脈沖輸出信號，最高頻率：≥100KHz。
（2）數字量輸入輸出模塊：直流DC 24V電源供電，≥8通道數字量輸入，≥8通道數字量輸出，最高輸出電流≥0.5A。
（3）變頻器：單相220V，0.37KW，采用V/F 控制方式，集成濾波器 C1 I/O，有效降低對外干擾，滿足精準控制需求。
（4）配穩壓電源、漏電開關、空氣開關、保險器、接線端子座。
8、裝調工作臺1張
整體尺寸(長*寬*高) 1500*750*800mm（尺寸允許偏差±5%）。鉗工桌整體框架采用高強度鋼管制作而成，保證桌子的穩固性，帶有4格抽屜和背面掛板，可懸掛工具或零件盒。
采用耐磨復合材質桌面，表層2mm綠色耐磨膠皮，基板選用50mm厚度高密度纖維板，鋼管板材2.0mm規格厚。（尺寸允許偏差±5%）
