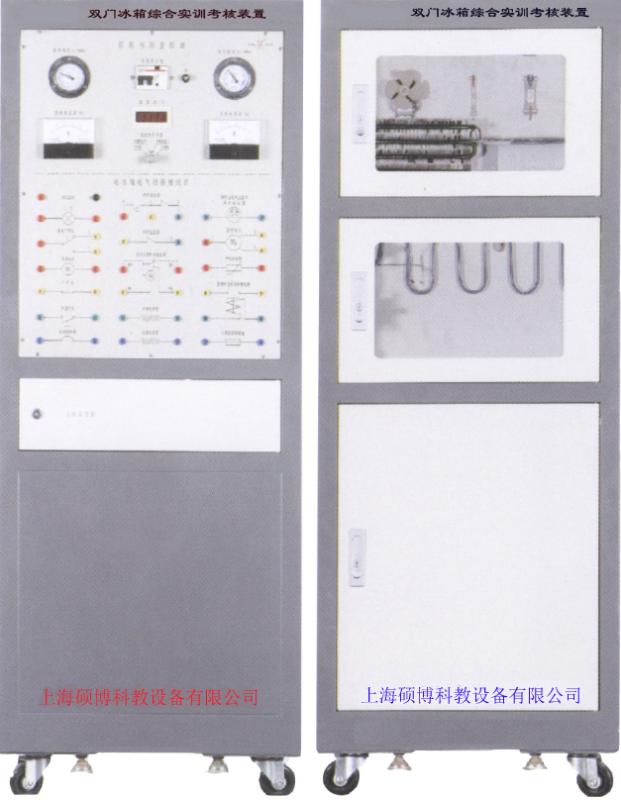

SBJYD-01D雙門電冰箱綜合實訓考核裝置
"雙門電冰箱綜合實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、裝置特點
1.實訓裝置直觀展示了直冷式/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2.整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3.系統采用真實的制冷機組，與實際教學接軌。
4.裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5.可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.2kVA
3.外形尺寸：600mm×600mm×1700mm
4.制冷劑類型：600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
1.實訓柜：鐵質雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個電磁控制閥，用于直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成制冷系統的故障模擬實訓。管路中設有視液鏡，便于觀察制冷劑的狀態。在實訓柜的底層設有一個柜子，用于放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便于觀察蒸發器表面結霜、結露情況，冷凝器外置于冰箱后面。
2.直冷/間冷式電冰箱制冷系統配置表：
|
序號 |
設備名稱及型號 |
數量 |
備注 |
|
1 |
1/9匹冰箱制冷壓縮機 |
1臺 |
|
|
2 |
直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器） |
1套 |
|
|
3 |
間冷式蒸發器（翅片盤管式蒸發器） |
1套 |
|
|
4 |
鋼絲式冷凝器（17檔） |
1套 |
|
|
5 |
冷凝風扇（間冷風機） |
1套 |
|
|
6 |
照明燈及門開關 |
1套 |
|
|
7 |
定時化霜時間繼電器 |
1只 |
|
|
8 |
補償電熱絲、補償開關 |
1套 |
|
|
9 |
溫控器（WDF型、WPF型） |
1套 |
|
|
10 |
化霜溫控器（5～13℃ ）、除霜溫度保險絲（65～70℃ ） |
1套 |
|
|
11 |
雙金屬片熱保護繼電器 |
1套 |
|
|
12 |
PTC啟動器、重錘啟動器 |
1套 |
|
|
13 |
毛細管 |
2根 |
|
|
14 |
電磁閥 |
2個 |
間/直模式切換 |
3.交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4.交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5.溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
6.真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
7.模擬故障設置箱1個：嵌于實訓柜內，用于模擬故障設置，并配有鎖�？稍O置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
8.電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
9.實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
四、故障說明
|
編號 |
故障模擬說明 |
故障現象 |
|
K1 |
門燈開路 |
直冷模式下壓縮機工作，門燈不亮 |
|
K2 |
復合門開關公共端開路 |
間冷模式下風機不轉且門燈不亮 |
|
K3 |
風扇電機開路 |
間冷模式下風機不轉 |
|
K4 |
門開關開路 |
直冷模式下門燈不亮 |
|
K5 |
補償開關開路 |
直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動 |
|
K6 |
化霜溫控器開路 |
間冷模式下化霜時，化霜保險絲熔斷 |
|
K7 |
WDF溫控器H-L兩端開路 |
直冷模式下門燈亮，壓縮機不工作 |
|
K8 |
WDF溫控器L-C兩端開路 |
直冷模式下門燈亮，壓縮機不工作 |
|
K9 |
WPF溫控器L-C兩端開路 |
間冷模式下門燈亮，壓縮機不工作 |
|
K10 |
化霜時間繼電器BW-BK兩端開路 |
間冷模式下門燈亮，壓縮機不工作 |
|
K11 |
化霜溫度保險絲開路 |
間冷模式下化霜狀態下，化霜不起作用 |
|
K12 |
補償電熱絲開路 |
直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動 |
|
K13 |
化霜電熱管開路 |
間冷模式下化霜狀態下，化霜不起作用 |
|
K14 |
保護繼電器開路 |
壓縮機無法啟動，無電流顯示 |
|
K15 |
PTC啟動器開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K16 |
重錘啟動器啟動觸點脫落 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K17 |
壓縮機啟動繞組1-2兩端開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K18 |
壓縮機運行繞組1-3兩端開路 |
壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍) |
|
K19 |
系統臟堵 |
運行狀態下，高壓端壓力高、低壓呈現負壓狀態 |
|
K20 |
系統冰堵 |
五、實訓項目
初級技工基本技能實訓
專用工具的操作
制冷系統管件焊接
制冷系統試壓及檢漏
制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
電冰箱電氣線路器件的認識和測量
直冷式電冰箱電氣控制線路接線及系統運行
間冷式電冰箱電氣控制線路接線及系統運行
直冷式電冰箱維修實訓及故障分析
間冷式電冰箱維修實訓及故障分析
|
通風空調實驗系統、通風空調系統安裝實訓設備、通風空調系統安裝實訓裝置 |
