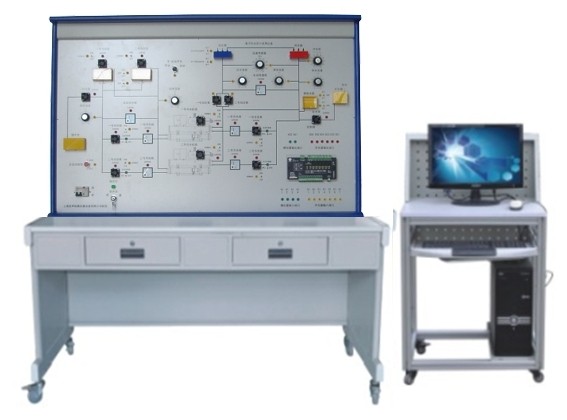

SB-L7型樓宇制冷監控系統實訓裝置
一、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由 DDC 控制器、溫度控制器、管道溫度傳感器、電動比例水閥、電動閥等組成。
二、系統實訓功能：
能進行各種冷凍冷卻水機組及監控系統控制操作的演示、DDC控制器的操作與編程、安裝與連接、水泵及各種傳感器的安裝與連接，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、 系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
四、實訓項目
1 、壓縮式制冷監控系統的實訓
2 、冷卻水系統的監控的實訓
3 、一級冷凍水系統的監控的實訓
4 、二級冷凍水系統的監控的實訓
5 、水壓、水流和水溫等參數的測量
6 、冷凍水泵的啟停、故障檢測操作
7 、冷卻泵的啟停、故障檢測操作
8 、冷卻泵的啟停、故障檢測操作
9 、 DDC 現場控制器編程檢測操作
10 、線路故障的判斷與處理
11 、設備故障的判斷與處理
|
