車刀量角儀,車刀角度測量儀 > 行業新聞 >機械基礎陳列柜

2025年3月22日

車刀量角儀,車刀角度測量儀

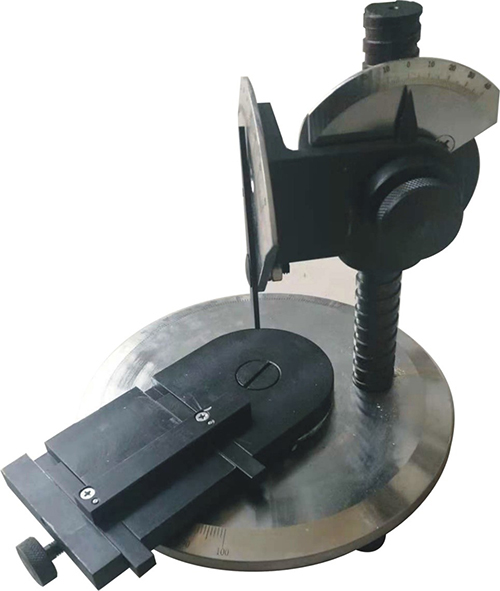

SB-CDY-B型車刀量角儀

車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度，即可以作為刀具制造廠和機械工廠工具車間測量角度的輔助工具，也是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。通過親手測量可以讓學生增加加對刀具角度的理解和認識。

技術參數：

1.功能：可測量前角、后角、刃傾角、主（副）偏角。測量范圍±30°，刻度盤標定范圍±40°。

2.配置車刀六把：絲刀（螺紋車刀）、挖刀（挖內孔）、45°車刀（車外圓、平端面、倒角）、90°車刀（精車刀、車外圓、平端面）、75°車刀（精車刀、車外圓、平端面）、切刀（切斷、切槽）。

3.儀器材料：用45′鋼精工制作。

4.金屬表面鍍鉻，發黑處理。

5.外形尺寸不小于265×250×250mm。

實訓項目：

1、熟悉車刀切削部分的構造要素，掌握車刀標注角度的參考系及車刀標注角度的定義；

2、了解車刀量角儀的結構，學會使用量角儀測量車刀標注角度；

3、繪制車刀標注角度圖，并標注出測量得到的個標注角度數值；

4、根據所測車刀的主偏角、副偏角、后角，設計并繪制車刀的前腳和刃傾角。

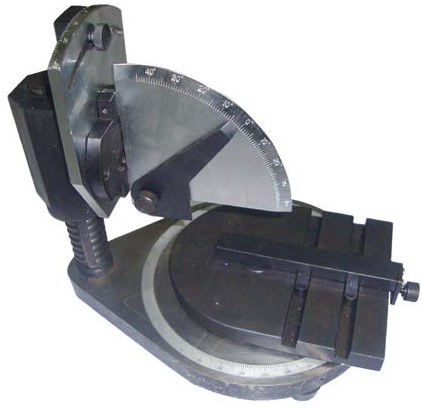

SB-CDY-A型車刀量角儀

本車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一，也是金工實習實踐中磨刀必備儀器。

主要參數：

材料：45#鋼

測量范圍：（1）前角、（2）后角、（3）量傾角、（4）主（副）偏角

規格尺寸：長280x寬250x高240mm.

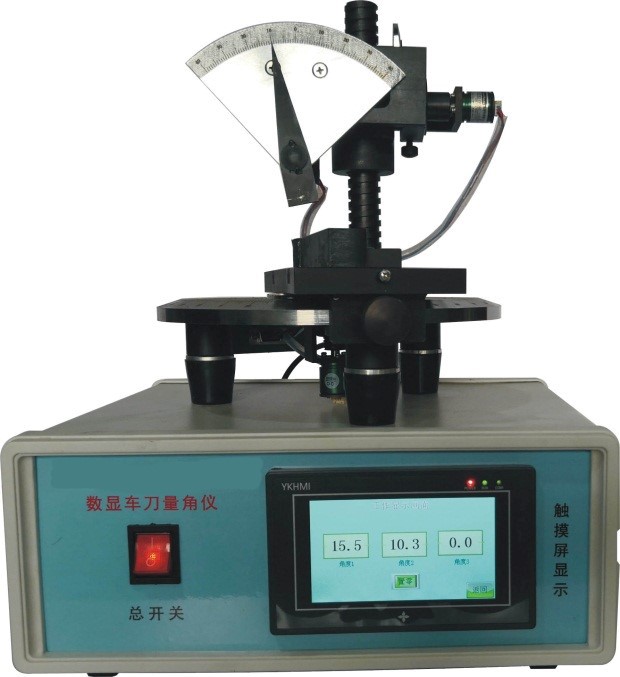

SB-SXL型數顯車刀量角儀

數顯車刀量角儀是上海碩博公司在SB-CDY-B型車刀量角儀的基礎上改造而成的，把傳統的人工讀數的變電子數顯，配備高精度角度傳感器，使測量精度在SB-CDY-B型車刀量角儀上提升一級，方便快捷，簡單，實用。

產品特點：

1、配備三個高精度傳感器，方便快速測量前角，后角，刃傾角，前后副角的角度。

2、配有高品質4N無氧銅，抗氧化，進口PVC絕緣，高效率傳輸傳輸數據線。

3、設備本身是由45號鋼精加工而成，表面經發黑處理，刻度盤表面經鍍鉻處理，表面經激光印字，清晰可見。

4、全鋁機箱，外型美觀、做工精致、造型新穎，配有2MM鋁前后面板氧化拉絲，箱體噴塑處理，并在兩側面配有散熱孔，方便設備長時間運行。
