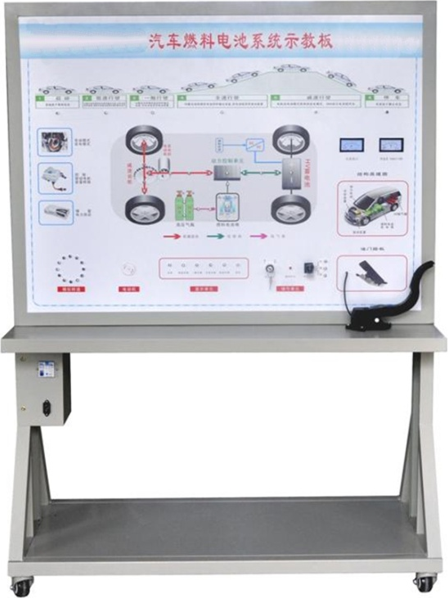

汽車燃料電池系統示教板
一、功能特點
1、該設備完整展示了汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、技術規格
1、外接電源：交流220V±10%50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
四、實訓項目
1.可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2.操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3.模擬燃料電池（氫氣）系統啟動工作過程
4.模擬燃料電池（氫氣）系統低速行駛工作過程
5.模擬燃料電池（氫氣）系統一般行駛工作過程
6.模擬燃料電池（氫氣）系統全速行駛工作過程
7.模擬燃料電池（氫氣）系統減速行駛工作過程
8.模擬燃料電池（氫氣）系統停車行駛工作過程
9.模擬燃料電池（氫氣）系統制動回收工作過程
五、基本配置(每臺)
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 原理面板 | 彩色原理圖/4mm鋁塑板UV平板噴繪 | 套 | 1 |
2 | 啟動開關 | 配套 | 套 | 1 |
3 | 油門踏板 | 配套 | 套 | 1 |
4 | 檔位開關 | 配套 | 套 | 1 |
5 | 制動開關 | 配套 | 套 | 1 |
6 | 數字轉速表 | 配套 | 套 | 1 |
7 | 電流指示表 | 配套 | 套 | 1 |
8 | 發光二極管閃光燈燈條 | 配套 | 套 | 1 |
9 | 電子油門踏板 | 配套 | 套 | 1 |
10 | 模擬電機 | 配套 | 套 | 1 |
11 | 12V開關電源 | 配套 | 套 | 1 |
12 | 繼電器 | 配套 | 套 | 1 |
13 | 保險絲盒 | 配套 | 個 | 1 |
14 | 故障設置和考核系統 | 配套 | 套 | 1 |
15 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
16 | 教師手冊 | 配套 | 套 | 1 |
17 | 合格證與保修卡 | 配套 | 套 | 1 |
18 | 燃料電池組件 | 7.5V/配套 | 套 | 1 |
