汽車電控燃油噴射系統實訓臺
一、產品簡介

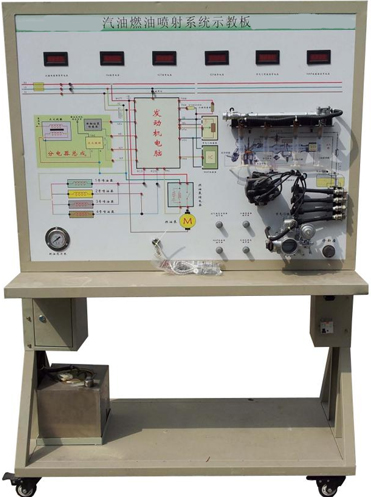

該設備采用大眾AJR（全新）發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的組成結構和工作過程。
適用于學校對發動機燃油噴射系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的"五個對接十個銜接"的教學需要。
二、功能特點
1.真實可運行的大眾AJR發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示順序噴射、分組噴射、同時噴射三種電子燃油噴射方式。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 |
規格型號 |
單位 |
數量 |
1 | 檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖（面板：1200*900*4mm) |
套 |
1 |
2 | 發動機控制電腦(ECU) |
全新 |
套 |
1 |
3 | 點火開關 |
全新 |
個 |
1 |
4 | 診斷座 |
個 |
1 | |
5 | 燃油箱 |
10L |
個 |
1 |
6 | 汽油泵(含汽油泵插頭) |
全新 |
套 |
1 |
7 | 油泵繼電器 |
個 |
1 | |
8 | 點火線圈總成 |
個 |
2 | |
9 | 火花塞 |
個 |
4 | |
10 | 高壓線 |
套 |
1 | |
11 | 噴油器 |
帶4個120ml玻璃量杯 |
套 |
1 |
12 | 噴油嘴 |
全新 |
個 |
4 |
13 | 曲軸位置傳感器及信號輪 |
套 |
1 | |
14 | 順序噴射開關 |
個 |
1 | |
15 | 分組噴射開關 |
個 |
1 | |
16 | 同時噴射開關 |
個 |
1 | |
17 | 移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
18 | 故障模擬與排除裝置 |
套 |
1 |
