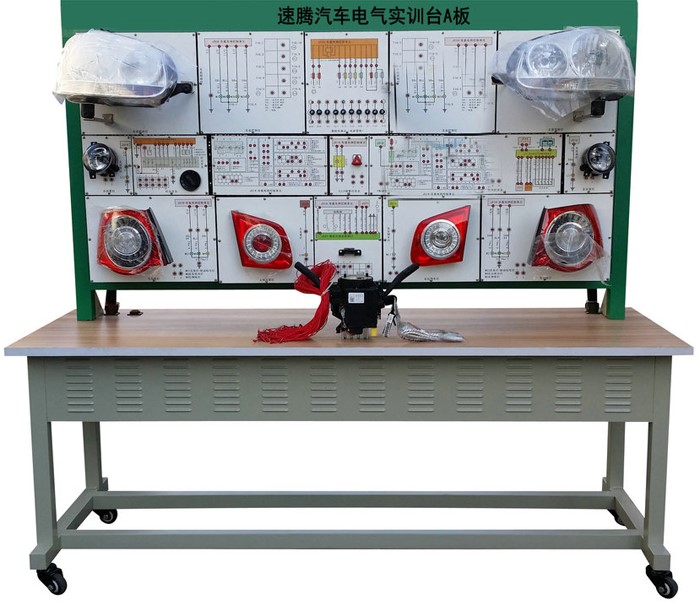

SBC-DQST速騰汽車電氣實訓臺A板
一、產品簡介
該速騰汽車電氣實訓臺采用汽車儀表及儀表傳感器與外部燈光系統實物為基礎，充分展示汽車儀表及儀表傳感器與外部燈光系統的組成結構和工作過程。
適用于學校對汽車燈光與儀表系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、真實可運行的汽車儀表及儀表傳感器與外部燈光系統，充分展示汽車儀表及儀表傳感器與外部燈光系統的組成結構。操縱各種燈光與操縱開關，可真實演示汽車儀表與外部燈光系統的工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光與儀表系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車儀表與外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
1、外形尺寸：1240×600×1700mm(長×寬×高)；
2、外接電源：AC 220V±10% 50Hz；
3、工作電壓：DC 12V；
4、工作溫度：-40℃～+50℃；
5、鋼管：40*40*3mm；
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm；
四、基本配置(每臺)
1、檢測控制面板：裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1200*900*4mm；1套；
2、點火開關：1個；
3、組合開關：1套；
4、左右霧燈：1套；
5、左右前照燈：1套；
6、左右轉向燈：1套；
7、左右小燈：1套；
8、左右組合尾燈：1套；
9、牌照燈：1套；
10、燈光開關：1套；
11、危險燈開關：1套；
12、倒車燈開關：1套；
13、剎車燈開關：1套；
14、儀表總成：1只；
15、傳感器模擬裝置(轉速/車速/水溫/燃油)：1套；
16、移動臺架(帶自鎖腳輪裝置)：1240×700×1700mm(長×寬×高)；1臺；
17、故障模擬與排除裝置：1套；
五、教學系統
配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格，并提供該系統現場演示，否則投標無效。），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。提供現場演示內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

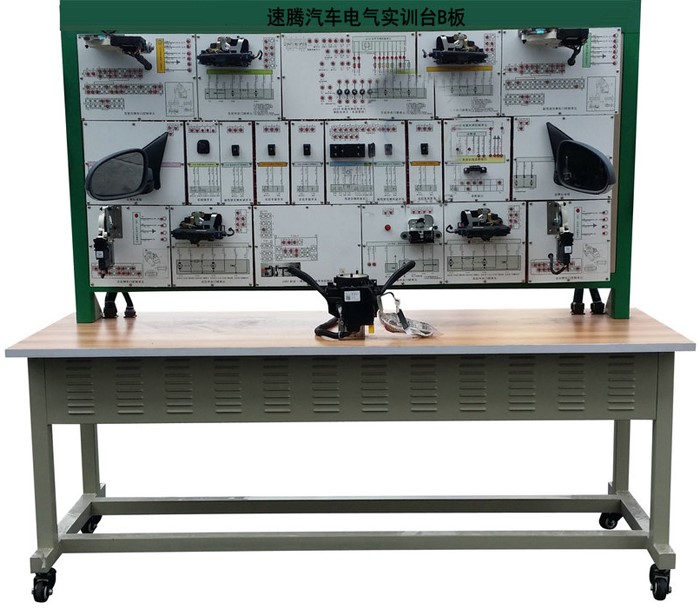

SBC-DQST 速騰汽車電氣實訓臺B板
該速騰汽車電氣實訓臺B板需采用汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統實物為基礎，充分展示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的組成結構和工作過程。
適用于學校對汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統理論和維修實訓的教學需要。
二、功能特點
1、真實可運行的汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構。
2、操縱電動窗開關、中控門鎖開關及后視鏡開關，可真實演示汽車車身CAN總線系統，包含電動窗、中控門鎖及后視鏡系統的工作過程。
3、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及后視鏡系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1、外形尺寸：不大于1740×600×1700mm(長×寬×高)；
2、外接電源：交流220V±10% 50Hz；
3、工作電壓：直流12V；
4、工作溫度：-40℃～+50℃；
5、鋼管：40*40*3mm；
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm；
四、基本配置(每臺)
1、檢測控制面板：裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1700*900*4mm；1套；
2、舒適控制單元(ECU)：全新；1套；
3、組合儀表：1套；
4、點火開關：1個；
5、診斷座：OBDⅡ；1個；
6、電動窗總開關：1套；
7、前左右車門電腦：1套；
8、后左右車門電腦：1套；
9、前左右電動窗開關：1套；
10、后左右電動窗開關：1套；
11、前左右門鎖：1套；
12、后左右門鎖：1套；
13、后視鏡調節開關：1套；
14、左右電動后視鏡：1套；
15、保險絲盒：1個；
16、移動臺架(帶自鎖腳輪裝置)：1740×600×1700mm(長×寬×高）；1臺；
17、故障模擬與排除裝置：1套；
五、教學系統
配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格，并提供該系統現場演示，否則投標無效。），適應所有的教材，內容豐富并可隨意調取。提供現場演示內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
|
